هذا الدليل موجه لمهندس الموقع والمقاول الذي استلم تقريرًا مليئًا بأرقام المناخل ويريد اتخاذ خطوة صحيحة: هل العينة معرفة؟ هل سلسلة المناخل مناسبة؟ وكيف يختلف توزيع مستمر عن توزيع به فجوة؟ وهو يركز على المقاسات والمنحنى، بينما يغطي دليل اختبارات الركام والرمل والحصى الخواص الأخرى مثل الكثافة النوعية والامتصاص والتآكل.
ما تحليل المناخل وفق ASTM C136؟

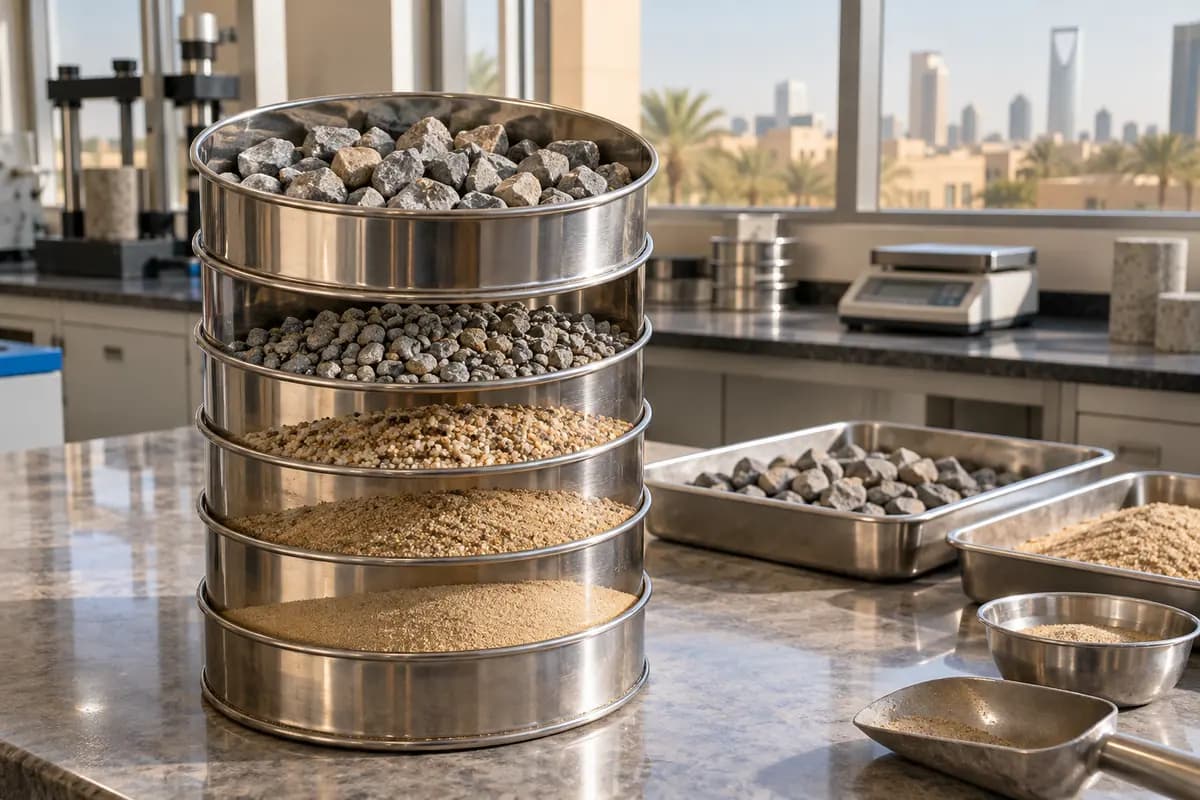

تحليل المناخل يفصل عينة الركام الجافة إلى أجزاء حسب حجم الحبيبات ويحسب كتلة كل جزء. في ASTM C136/C136M تمر العينة المحضرة خلال سلسلة مرتبة من الفتحات، الأكبر أعلى والأصغر أسفل، ثم توزن المادة المحجوزة على كل منخل ويُراجع اتزان الكتلة.

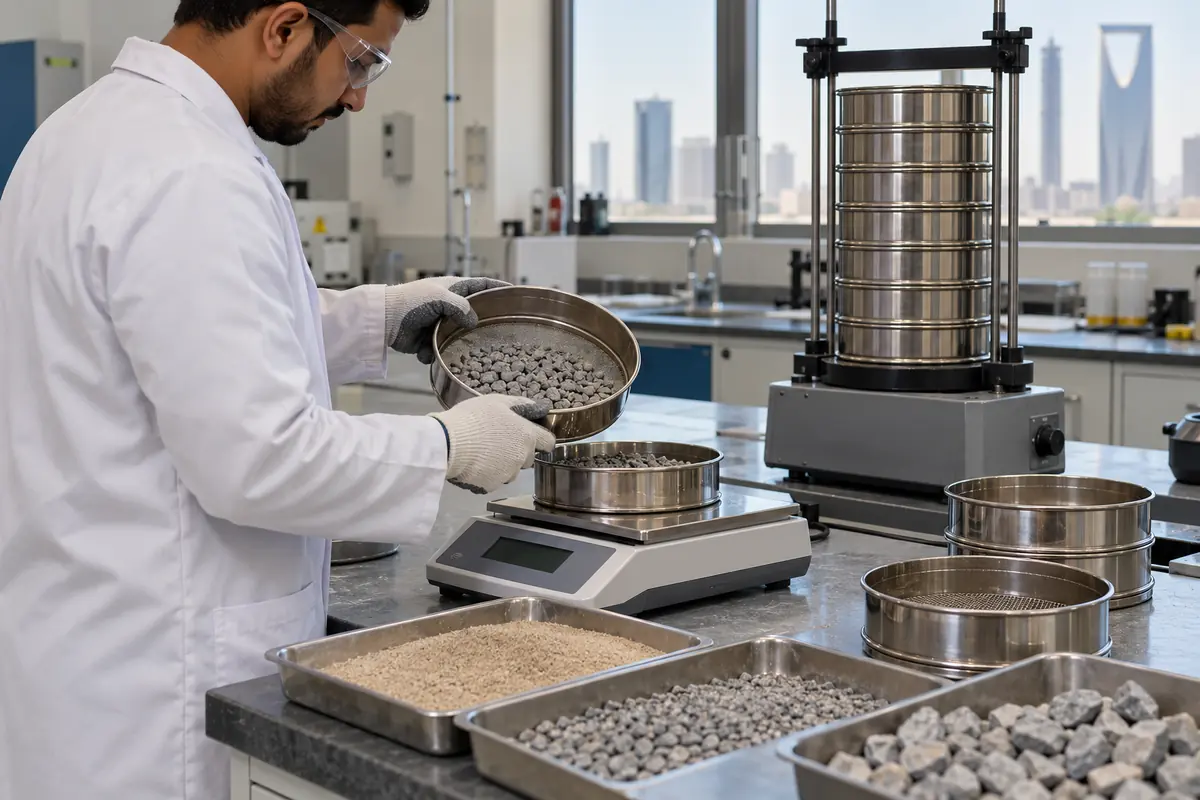

من هذه الأوزان يحسب التقرير النسبة المحجوزة، والمحجوز التراكمي، والنسبة المارة. النسبة المارة من منخل معين هي نسبة كتلة العينة الأصغر من فتحة ذلك المنخل. لذلك إذا تغيرت وحدة القياس أو خُلطت قراءة «المحجوز» مع «المار»، سينعكس تفسير المنحنى بالكامل.
لا تبدأ المقارنة قبل تثبيت نوع المادة: ركام ناعم أم خشن أم تدرج مركب، وما المقاس الاسمي والاستخدام المقصود. تطلب خدمة اختبارات الركام هذه البيانات لأن سلسلة المناخل وغلاف التدرج يختلفان باختلاف خرسانة أو خلطة إسفلتية أو طبقة طريق.
ما مقاسات مناخل التدرج الحبيبي الشائعة؟
المقاسات تمتد من فتحات مليمترية كبيرة للركام الخشن إلى مناخل مرقمة للجزء الناعم، وتُختار منها السلسلة التي تطلبها المواصفة. الجدول التالي مرجع قراءة عملي، وليس قائمة إلزامية لكل عينة أو غلاف قبول.
| فتحة المنخل | التعيين ASTM | الاستخدام المعتاد في السلسلة |
|---|---|---|
| 37.5 مم | 1½ in. | ركام خشن كبير |
| 25.0 مم | 1 in. | ركام خشن |
| 19.0 مم | ¾ in. | ركام خشن |
| 12.5 مم | ½ in. | ركام خشن أصغر |
| 9.5 مم | ⅜ in. | انتقال داخل الركام الخشن |
| 4.75 مم | No. 4 | فصل شائع بين الأجزاء الخشنة والناعمة |
| 2.36 مم | No. 8 | ركام ناعم/جزء انتقالي |
| 1.18 مم | No. 16 | ركام ناعم |
| 0.600 مم | No. 30 | ركام ناعم |
| 0.300 مم | No. 50 | جزء الرمل الأدق |
| 0.150 مم | No. 100 | جزء ناعم جدًا |
| 0.075 مم | No. 200 | حد المواد الأنعم من 75 ميكرومتر |
الرقم No. 8 أو No. 200 تعيين للمنخل وليس قطر الحبيبة بالمليمتر. وعند مراجعة تقريرين، قارن الفتحة الفعلية لا الرقم المكتوب وحده، وتأكد من أن ترتيب المناخل لم يسقط فتحة تطلبها المواصفة. كما أن 4.75 مم قد يعمل كمنخل فاصل شائع، لكن تصنيف المادة النهائي يأتي من المرجع الحاكم.
كيف تُحسب النسبة المارة وتُقرأ على التقرير؟
النسبة المارة تساوي 100% ناقص النسبة المحجوزة التراكمية حتى المنخل محل القراءة. يبدأ الفني بوزن كل جزء، ثم يحول الوزن إلى نسبة من كتلة الاختبار، ويجمع المحجوز من أعلى السلسلة إلى أسفلها. الباقي هو نسبة المادة الأصغر من الفتحة.
راجع ثلاثة أشياء قبل تفسير الرقم: كتلة العينة الأصلية، ومجموع الكتل بعد النخل، وعناوين أعمدة المار والمحجوز. الفرق غير المفسر في الكتلة أو نقل رقم إلى عمود خاطئ قد يغير نقاط المنحنى. والتقريب المبكر للنسب قد يراكم فرقًا؛ لذا يعتمد الحكم على حسابات التقرير، لا على تقدير بصري لحجم الحبيبات.
كيف تقرأ منحنى التدرج مقابل غلاف المواصفة؟
ضع مقاسات المناخل أفقيًا والنسبة المارة رأسيًا، ثم قارن خط العينة بالحدين اللذين توفرهما مواصفة المشروع. يمثل كل تقاطع نتيجة منخل، ويصل الخط بين النقاط لعرض توزيع المقاسات. غلاف المواصفة هو منطقة المقارنة، وليس منحنى مثاليًا واحدًا.
- تحقق أن اسم العينة ومصدرها ومقاسها الاسمي يطابقان المادة المطلوب تقييمها.
- تأكد أن الغلاف المستخدم يخص الاستخدام والطبقة نفسيهما، وأن إصدار المواصفة محدد.
- راجع كل نقطة منخل مقابل الحدين المقدمين، ولا تعتمد على بقاء معظم الخط داخل الغلاف.
- راقب شكل المنحنى للتشخيص، ثم افصل هذا التشخيص عن قرار المطابقة التعاقدي.
قد تشير المواصفة إلى ASTM C33 لركام الخرسانة، أو إلى متطلبات SASO أو MOT بحسب ما يحدده المشروع. هذه المراجع لا تعني غلافًا واحدًا لكل المواد؛ على طالب الفحص تزويد المختبر بالتصنيف والحدود الصحيحة. وإذا كان الركام جزءًا من خلطة، اربط القراءة بمتطلبات اختبارات الخرسانة أو اختبارات الأسفلت دون افتراض أن نجاح الركام وحده يعتمد الخلطة كاملة.
ما معنى متدرج جيدًا أو ضعيفًا أو متدرجًا بفجوة؟
هذه الأوصاف تشرح شكل توزيع المقاسات، لكنها لا تمنح قبولًا مستقلًا عن مواصفة المشروع. التدرج المستمر أو «الجيد» يحتوي مدى متصلًا من المقاسات؛ أما التدرج الموحد أو الضعيف فيتركز في نطاق ضيق، والتدرج ذو الفجوة ينقصه جزء وسيط واضح بين مقاسين.
على المنحنى، يظهر التدرج المستمر كتغير متدرج عبر المناخل، بينما قد يظهر التركيز في مقاس واحد كتغير حاد، وتظهر الفجوة كمنطقة مسطحة نسبيًا عبر عدة فتحات. هذه علامات تساعد على طرح سؤال عن الانفصال الحبيبي أو التغذية أو الخلط، لكنها لا تكفي وحدها لإعلان سبب المشكلة أو رفض المادة.
في الموقع، قد ينفصل الركام أثناء النقل أو تكوين الكومة أو التحميل، فتبدو عينة السطح أخشن أو أنعم من متوسط المخزون. لذلك لا تفسر شكلًا غير معتاد قبل مراجعة مكان السحب وتمثيل العينة وحالة الكومة.
ما معامل النعومة وما حدوده في اتخاذ القرار؟
معامل النعومة رقم يلخص مدى خشونة أو نعومة توزيع الركام الناعم، ولا يعرض مكان كل حبيبة في السلسلة. يُحسب بجمع النسب المحجوزة التراكمية على مجموعة المناخل التي يحددها المرجع، ثم قسمة المجموع على 100.
يمكن لعينتين أن تتقاربا في معامل النعومة مع اختلاف شكل منحنى التدرج بينهما؛ لذلك لا تستبدل الجدول والمنحنى بهذا المؤشر. قيمته العملية تكون في المقارنة بالمواصفة ومتابعة ثبات المصدر أو الإنتاج عبر الزمن، مع إبقاء طريقة الحساب وسلسلة المناخل ثابتتين.
لماذا تُفحص المواد الأنعم من 75 ميكرومتر؟
الجزء المار من منخل 0.075 مم قد يؤثر في الطلب على الماء أو البيتومين، والالتصاق، وقابلية التشغيل، لذلك يحتاج قياسًا واضحًا عندما تطلبه المواصفة. ASTM C117 يحدد المواد الأنعم من 75 ميكرومتر بالغسيل، وهو نطاق مذكور ضمن محتوى خدمة الركام عند طلبه.
لا تفترض أن قراءة No. 200 من النخل الجاف تساوي دائمًا نتيجة الغسيل؛ فقد تلتصق الجسيمات الناعمة بالحبيبات الأكبر ولا تتحرر بالكامل بالنخل الجاف. كما أن وجود ناعم ليس حكمًا تلقائيًا بأنه طين أو مادة ضارة؛ تحديد طبيعته أو أثره قد يحتاج اختبارًا آخر تسمح به مواصفة المشروع ونطاق الخدمة.
كيف تؤخذ عينة ممثلة وتُقلل دون إفساد التدرج؟
العينة الممثلة تجمع أجزاء من مواضع مناسبة وتبقى مرتبطة بالمصدر والدفعة، ثم تُقلل بطريقة تحفظ نسب المقاسات. سجّل المحجر أو المورد، ورقم الحمولة أو الكومة، ومكان وتاريخ السحب، ونوع الركام ومقاسه الاسمي قبل بدء التحضير.
لا تملأ كيسًا من سطح الكومة فقط، ولا تنتقِ الحبيبات التي يسهل حملها، ولا تقسّم العينة بسكب نصفها عشوائيًا؛ فكل ذلك قد يفصل الخشن عن الناعم. عند استلام كمية كبيرة، تُستخدم طريقة تقليل مناسبة ومتكررة للحصول على كتلة اختبار تحافظ على التوزيع. اتبع خطة المشروع وتعليمات المختبر من دون نسبة طريقة محددة إلى تيكنو سويل لاب ما لم تكن ضمن أمر العمل.
ما الأخطاء الشائعة في تحليل المناخل بالموقع؟
أكثر الأخطاء تأثيرًا تحدث قبل الرسم: عينة غير ممثلة، مرجع غير صحيح، أو خلط بين المار والمحجوز. راجع هذه النقاط قبل الاعتراض على النتيجة:
- جمع عينة من نقطة واحدة في كومة منفصلة حبيبيًا أو خلط دفعتين تحت بطاقة واحدة.
- إرسال عينة رطبة أو ملوثة من الأرض بلا توثيق لحالتها.
- طلب «تحليل مناخل» دون ذكر الاستخدام والمقاس الاسمي وغلاف المشروع.
- مقارنة ركام خشن بغلاف ركام ناعم، أو مقارنة مصدرين بسلسلتين مختلفتين.
- قراءة نسبة المحجوز كأنها نسبة مارة، أو تجاهل الصينية والمنخل No. 200.
- اعتبار متوسط النتائج كافيًا مع وجود منخل خارج الحد المطلوب.
- قبول شكل منحنى مألوف بصريًا من دون إدخال الحدود الفعلية للمشروع.
ماذا يحتوي تقرير التدرج ومتى تطلب الاختبار؟
التقرير المفيد يربط هوية العينة بطريقة الاختبار وجدول المناخل والمنحنى ومرجع المقارنة. يتضمن عادة بيانات المشروع والمصدر والدفعة، ونوع الركام واستخدامه، وحالة العينة، والطريقة، وكتلة الاختبار، والأوزان أو النسب المحجوزة والمارة، ومنحنى التدرج، والمقارنة عندما تُقدم المواصفة ضمن النطاق.
اطلب الاختبار قبل اعتماد مصدر أو خلطة، وعند تغير المحجر أو المقاس، ووفق تكرار خطة الجودة للتوريدات، وعند ملاحظة انفصال حبيبي أو تغير في التشغيل أو نتائج الخلطة. أرسل مواصفة المشروع وإصدارها وغلافها مع العينة؛ فالمختبر لا ينبغي أن يخمن حدودًا تعاقدية.
للتنسيق، أرسل نوع الركام، ومصدره، ومقاسه الاسمي، والاستخدام، وعدد العينات، والمرجع المطلوب إلى مختبر اختبارات الركام والتدرج. النتيجة تصف العينة المختبرة ضمن حدود تمثيلها، بينما قبول التوريد الكامل يبقى وفق العقد وخطة أخذ العينات والجهة المخولة.
